Fuselagem – Stations

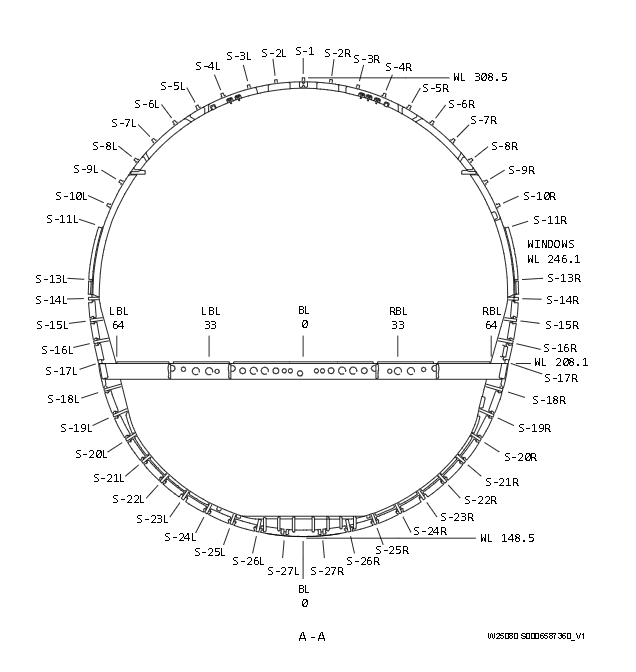

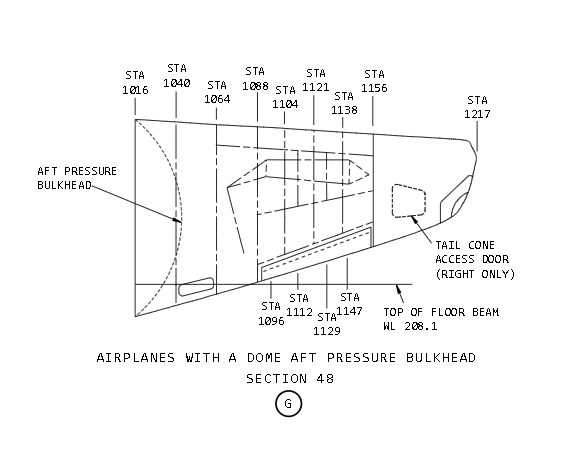

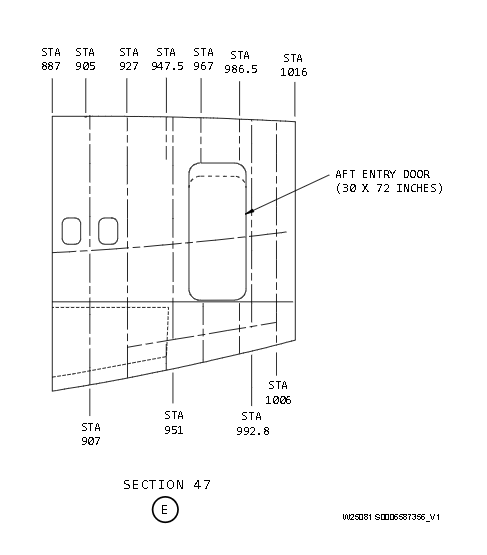

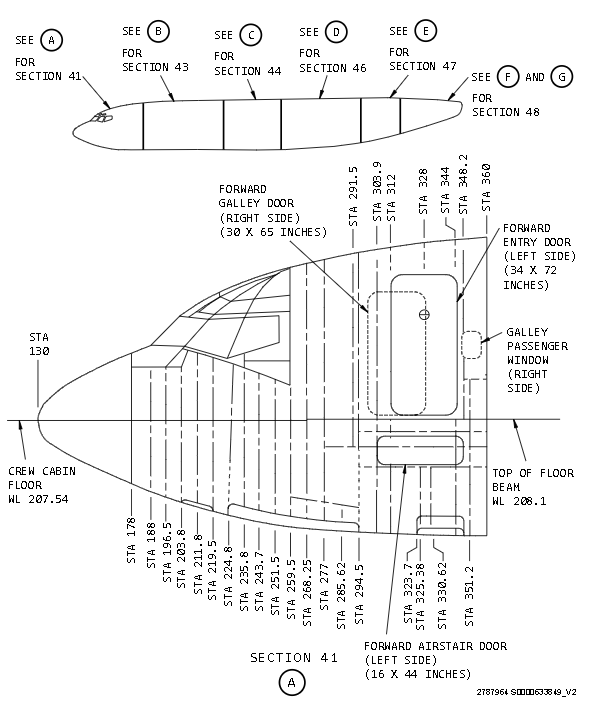

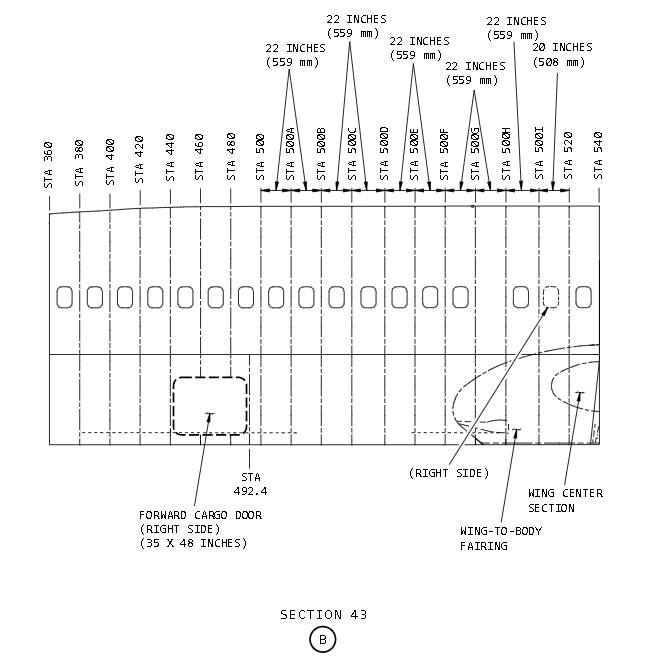

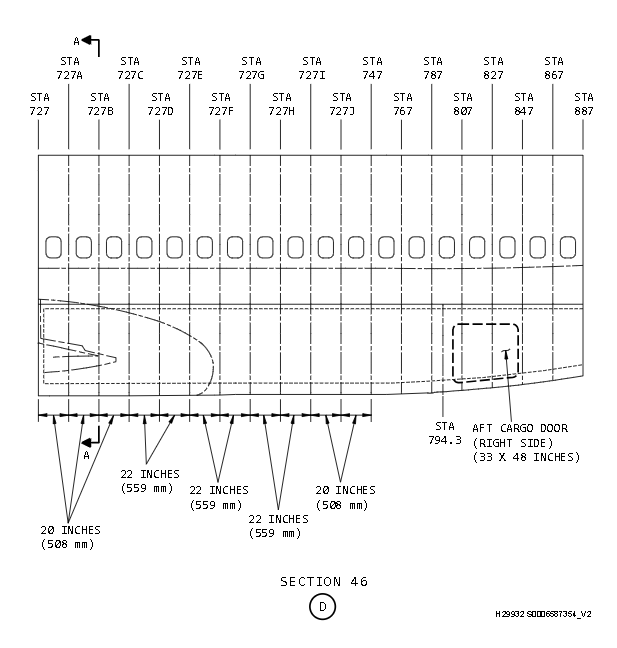

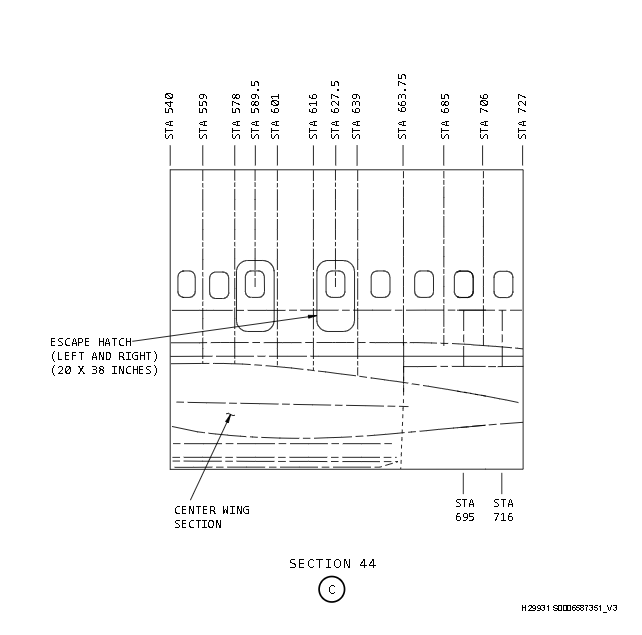

O capítulo SRM 53‑00‑00 apresenta a estrutura geral da fuselagem, incluindo a disposição das estações (STA) e stringers

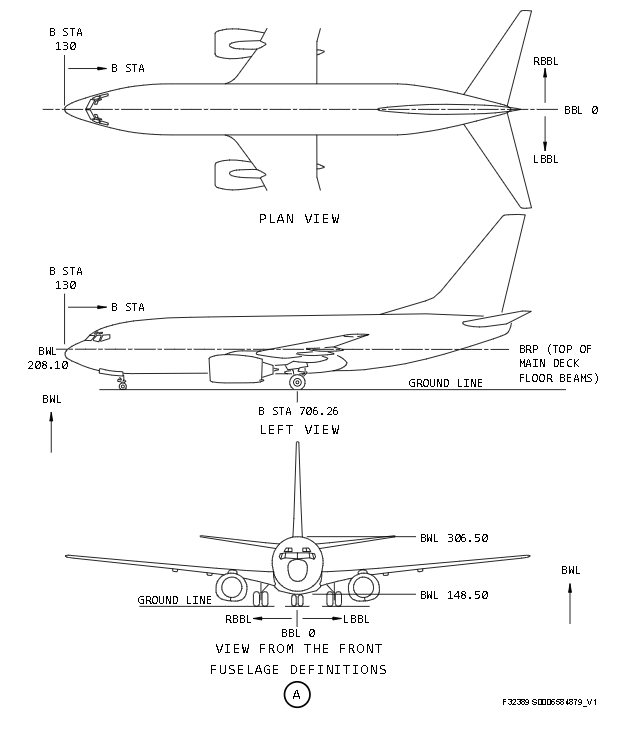

BBL — Body Buttock Line; LBBL — Left Body Buttock Line; RBBL — Right Body Buttock Line
